橡胶空气弹簧的结构和工作原理

来源:上海松夏减震器有限公司    发布时间:2017-04-10 10:52

橡胶空气弹簧是由帘线层、内外橡胶层或钢丝圈经成型后硫化形成一种挠性体,利用充入空气的可压缩性实现弹性功能的一种橡胶元件。俗称空气弹簧、橡胶气囊、气囊等。
橡胶空气弹簧总成由橡胶空气弹簧、上底座、下底座(活塞)、缓冲垫经装配后形一个具有密闭气室的整体。
橡胶空气弹簧按形状分为囊式、膜式和袖筒式三大类。按密封结构形式分为压力自封式、轮缘夹紧式、箍环密封式和混合式四大类。
橡胶空气弹簧的载荷主要由帘线承受,帘线的层数主要由2层组成,.殊要求产品由4层帘线层组成。内层橡胶主要是起密封作用,外层橡胶除了起密封作用外,还起保护作用。
橡胶空气弹簧工作时,内腔充入压缩空气,形成一个压缩空气气柱。随着振动载荷量的增加,弹簧的高度降低,内腔容积减小,弹簧的刚度增加,内腔空气柱的有效承载面积加大,此时弹簧的承载能力增加。当振动载荷量减小时,弹簧的高度升高,内腔容积增大,弹簧的刚度减小,内腔空气柱的有效承载面积减小,此时弹簧的承载能力减小。这样,空气弹簧在有效的行程内,空气弹簧的高度、内腔容积、承载能力随着振动载荷的递增与减小发生了平稳的柔性传递、振幅与震动载荷的高效控制。还可以用增、减充气量的方法,调整弹簧的刚度和承载力的大小,还可以附设辅助气室,实现自控调节。
AW=F/P
式中:AW-橡胶空气弹簧有效面积,mm2,
F-橡胶空气弹簧负荷,kN,
P-橡胶空气弹簧的内压,MPa

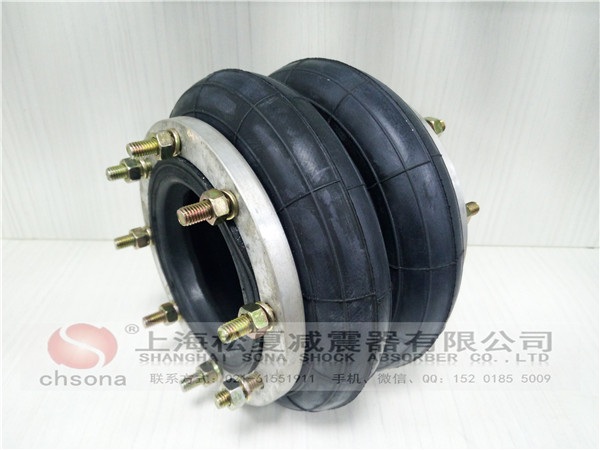

橡胶空气弹簧
