  • 橡胶空气弹簧的本体结构及端封形式

  • 本站编辑:橡胶空气弹簧发布日期:2017-04-21 08:53浏览次数:

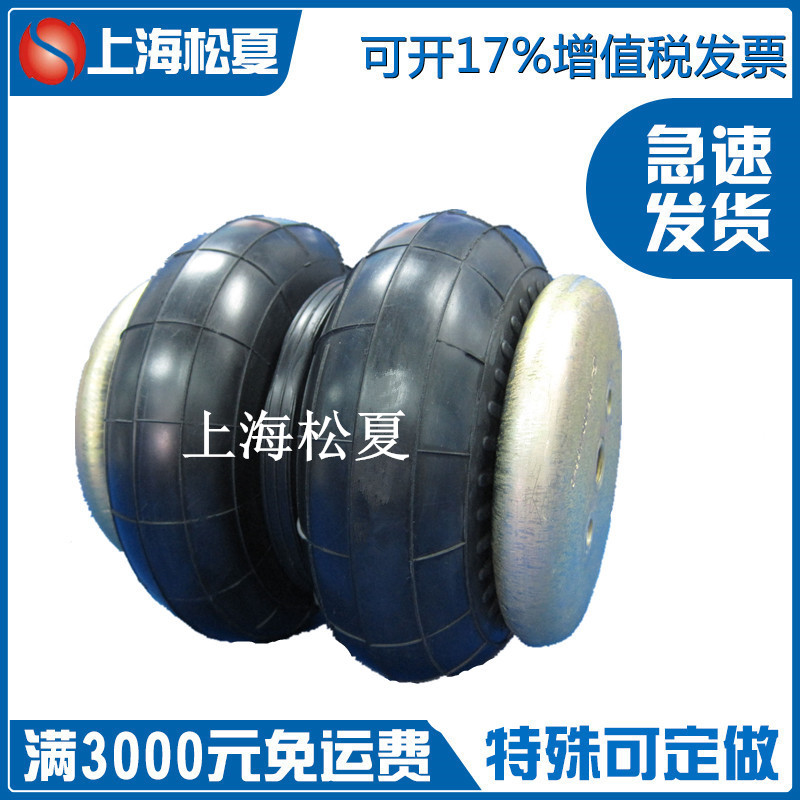

橡胶空气弹簧是一种由橡胶、网线贴合成的曲形胶囊,俗称气胎、波纹气胎、气囊、皮老虎等。胶囊两端部需用两块钢板相连接,形成一个压缩空气室。橡胶与网线本身不提供对负荷的承载力,而是由充入胶囊内的压缩空气来完成。下面来说说橡胶空气弹簧的本体结构及端封形式:橡胶空气弹簧的本体结构及端封形式

1、 弹簧高度、承载能力和弹簧刚度的选择:设计时,可彼此独立地,范围相当广泛地选择弹簧高度,承载能力和弹簧刚度,可获得极其柔软的弹簧特性。

弹簧高度:使用高度控制阀,可根据使用要求适当控制空气弹簧的高度,在簧上载荷变化的情况下保持一定高度。

承载能力:对于相同尺寸的橡胶空气弹簧,改变内压,可得到不同的承载能力,承载能力大致与内压成正比。这便达到了同一种橡胶空气弹簧可适应多种载荷要求。

弹簧刚度:在设计橡胶空气弹簧的刚度时,可以依靠改变弹簧内压而加以选择,刚度与内压大致成正比,因此,可以根据需要将刚度选得很低,对于一个尺寸既定的橡胶空气弹簧,刚度是可变的,它随载荷的改变而变化,因而在任何载荷下自振

率几乎不变,所以它能使被支承系统具有几乎不变的性能。

2、 固有的振动频率较低:橡胶空气弹簧与附加空气室相连,可是橡胶空气弹簧装置的固有振动频率降低到0.5∽3Hz。再任何载荷的作用下,橡胶空气弹簧都可以保持较低而近乎相等的振动频率。

3、能隔绝高频振动及隔音效果好:橡胶空气弹簧是由空气和橡胶构成的,内部摩擦小,不会因弹簧本身的固有振动而影响隔离高频振动的能力。此外,橡胶空气弹簧没有金属间的接触,因此能隔音,防音效果也很好。

4、可利用空气的阻尼作用:在橡胶空气弹簧和附加空气室之间加设一个节流孔,当簧上载荷发生振动时,空气流经节流孔发生能量损失,因而起到衰减振动的作用。

5、本体结构:本体结构柔软,因此具有轴向、横向和旋转向的综合隔振作用。

6、制造及安装:相对成本低廉,安装、更换方便,维护保养简单,不需经常检修,无须加油。

7、使用寿命较长:耐疲劳性能优于金属弹簧许多倍。对于用车辆空气弹簧悬挂系统中的弹簧进行疲劳实验,钢板弹簧仅振动数十万次就折断了,而橡胶空气弹簧则在振幅40mm、频率2.7Hz(160次/min)条件下振动500万次后仍未破坏。

以上就是分享橡胶空气弹簧的本体结构及端封形式,了解更多信息,可关注上海松夏橡胶空气弹簧官网或拨打服务热线021-60344211   手机 18521350330  免费咨询。
