松夏橡胶空气弹簧的分类

  橡胶空气弹簧是一种理想的隔振元件。橡胶空气弹簧是在柔性密闭容器中加入压力空气,利用空气压缩的非线性恢复力来实现隔振和缓冲作用的一种非金属弹簧。它具有优良的非线性硬.性,因而能够有效限制振幅,避开共振,防止冲击。橡胶空气弹簧隔振系统的固有频率可以设计得很低,甚至达1Hz以下,而橡胶隔振器的自振频率一般为5-7 Hz。所以橡胶空气弹簧的隔振效率比起其它隔振元件高得多,而且能够隔离低频振动。.别是因为橡胶空气弹簧隔振系统容易实施主动控制,作为一种具有可调非线性静、动态刚度及阻尼.性的隔振元件,橡胶空气弹簧的应用越来越广泛。

  橡胶空气弹簧的分类

目前国内、外对橡胶空气弹簧的分类方法很不统一,大致有下列几种:

(一) 按橡胶囊的曲数分类

橡胶空气弹簧按橡胶囊的曲数分为单(一)曲,双(二)曲,三曲,……,n曲,如图1-3和图1-4所示。随着曲数的增加,刚度变小,橡胶空气弹簧隔振系统的固有频率也相应减小。但这不仅给制造上带来了麻烦,而且还会引起橡胶囊的弹性不稳,因此一般只使用到4曲。

(二) 按结构型式分类

1. 德国《橡胶空气弹簧》一书中的分类:

胶囊型橡胶空气弹簧: 轮胎型 [ 图1-3 C]

平板型 [ 图1-3 A、B

耳垂型 [ 图1-4 B ]

2. 我国的分类:

橡胶空气弹簧: 1、囊式橡胶空气弹簧 [ 图1-2、1-3 ]

2、约束膜式橡胶空气弹簧 [ 图1-4 A ]

3、自由膜式橡胶空气弹簧 [ 图1-4 B ]

其他

囊式橡胶空气弹簧 囊式橡胶空气弹簧是由橡胶膜制成的提灯(灯笼)形结构,可以是一段或由数段串接而成,分别称为单曲、双曲或多曲囊式橡胶空气弹簧。在各段之间镶有金属轮缘,借以承受内压张力的作用。

膜式橡胶空气弹簧 膜式橡胶空气弹簧的构造是在金属外筒与内筒,或缸筒与活塞之间放置橡胶膜,通过膜的变形实现整体伸缩。在外筒的内壁与内筒的外壁上预先给出适当的倾斜或曲面,据此橡胶膜伸缩时可沿该壁面发生变形,受压面积随变形而变化。这就可以获得在额定高度下很软,而在大位移时变硬的.性,即合适的非线性弹性.性。膜式橡胶空气弹簧又分为约束膜式和自由膜式。

(三) 按角度是否变化分类

1.只有内角发生变化,外角不发生变化的橡胶空气弹簧,称为内角变型橡胶空气弹簧;

2.只有外角发生变化,内角不发生变化的橡胶空气弹簧,称为外角变型橡胶空气弹簧;

3.内角和外角都发生变化的橡胶空气弹簧,称为双变角型橡胶空气弹簧;

4.内角和外角都不发生变化的橡胶空气弹簧,称为不变角型橡胶空气弹簧。

                    A                                                 B                                                      C

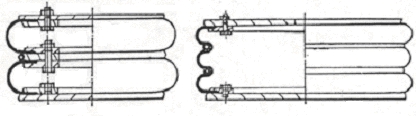

图1-3 囊式橡胶空气弹簧橡胶囊模型

A 双曲,B三曲,C单曲

                                  A                                                                          B

图1-4 膜式空气弹簧橡胶囊模型

A 约束膜式 B 自由膜式
