【详解】如何根据橡胶空气弹簧分类来选择适用型号?

橡胶空气弹簧是一种理想的隔振元件。作为一种具有可调非线性静、动态刚度及阻尼.性的隔振元件,橡胶空气弹簧的应用越来越广泛。今天小编就橡胶空气弹簧的分类做下详解

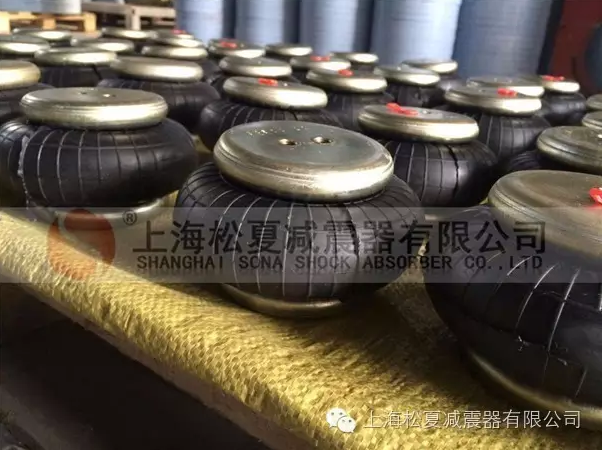

空气弹簧

目前国内、外对橡胶空气弹簧的分类方法很不统一,大致有下列几种:

(一) 按橡胶囊的曲数分类

橡胶空气弹簧按橡胶囊的曲数分为单(一)曲,双(二)曲,三曲,……,n曲,如图1-3和图1-4所示。随着曲数的增加,刚度变小,橡胶空气弹簧隔振系统的固有频率也相应减小。但这不仅给制造上带来了麻烦,而且还会引起橡胶囊的弹性不稳,因此一般只使用到4曲。

(二) 按结构型式分类

1. 德国《橡胶空气弹簧》一书中的分类:

胶囊型橡胶空气弹簧: 轮胎型 [ 图1-3 C]

平板型 [ 图1-3 A、B

耳垂型 [ 图1-4 B ]

2. 我国的分类:

橡胶空气弹簧: 1、囊式橡胶空气弹簧 [ 图1-2、1-3 ]

2、约束膜式橡胶空气弹簧 [ 图1-4 A ]

3、自由膜式橡胶空气弹簧 [ 图1-4 B ]

其他

囊式橡胶空气弹簧囊式橡胶空气弹簧是由橡胶膜制成的提灯(灯笼)形结构,可以是一段或由数段串接而成,分别称为单曲、双曲或多曲囊式橡胶空气弹簧。在各段之间镶有金属轮缘,借以承受内压张力的作用。

膜式橡胶空气弹簧:膜式橡胶空气弹簧的构造是在金属外筒与内筒,或缸筒与活塞之间放置橡胶膜,通过膜的变形实现整体伸缩。在外筒的内壁与内筒的外壁上预先给出适当的倾斜或曲面,据此橡胶膜伸缩时可沿该壁面发生变形,受压面积随变形而变化。这就可以获得在额定高度下很软,而在大位移时变硬的.性,即合适的非线性弹性.性。膜式橡胶空气弹簧又分为约束膜式和自由膜式。

(三) 按角度是否变化分类

1.只有内角发生变化,外角不发生变化的橡胶空气弹簧,称为内角变型橡胶空气弹簧;

2.只有外角发生变化,内角不发生变化的橡胶空气弹簧,称为外角变型橡胶空气弹簧;

3.内角和外角都发生变化的橡胶空气弹簧,称为双变角型橡胶空气弹簧;

4.内角和外角都不发生变化的橡胶空气弹簧,称为不变角型橡胶空气弹簧。

图1-3 囊式橡胶空气弹簧橡胶囊模型


A 双曲,B三曲,C单曲
