JBF型橡胶空气弹簧

来源:上海松夏减震器有限公司    发布时间:2019-06-26 14:42

JBF型橡胶空气弹簧


橡胶空气弹簧工作原理

橡胶空气弹簧工作时,内腔充入压缩空气,形成一个压缩空气气柱。随着振动载荷量的增加,弹簧的高度降低,内腔容积减小,弹簧的刚度增加,内腔空气柱的有效承载面积加大,此时弹簧的承载能力增加。当振动载荷量减小时,弹簧的高度升高,内腔容积增大,弹簧的刚度减小,内腔空气柱的有效承载面积减小,此时弹簧的承载能力减小。这样,空气弹簧在有效的行程内,空气弹簧的高度、内腔容积、承载能力随着振动载荷的递增与减小发生了平稳的柔性传递、振幅与震动载荷的高效控制。还可以用增、减充气量的方法,调整弹簧的刚度和承载力的大小,还可以附设辅助气室,实现自控调节。

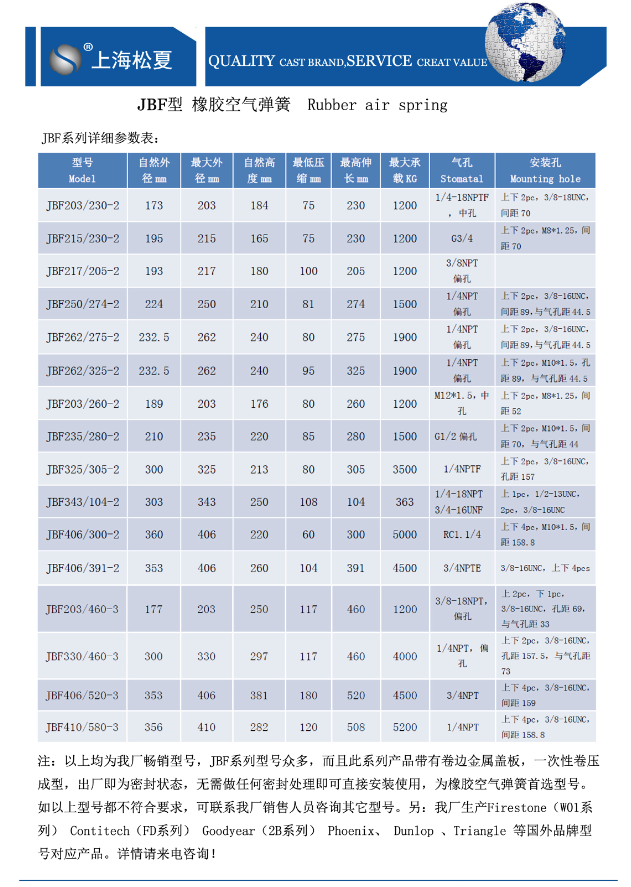

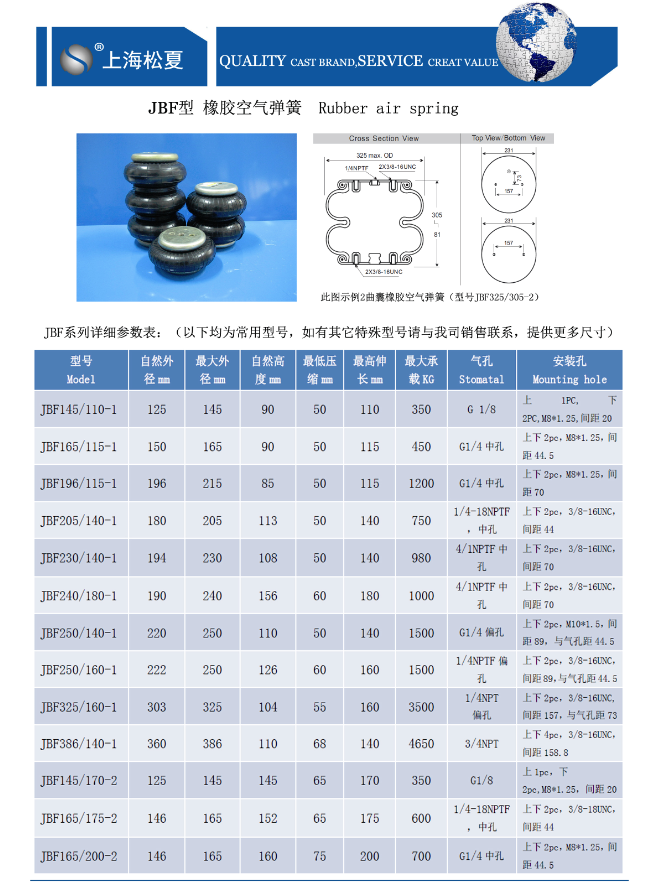

JBF型橡胶空气弹簧参数表

JBF型橡胶空气弹簧参数表


橡胶空气弹簧又叫非金属弹簧,拥有许多优越金属弹簧的特点:

◆橡胶空气弹簧的刚度随载荷而变,使弹簧装置具有理想的特性;

◆橡胶空气弹簧具有非线性特性,可将其特性曲线设计成理想形状并能同时承受轴向和径向载荷,也能传递扭矩;

◆橡胶空气弹簧通过调整内压力,可以得到不同的承载能力,因此适应多种载荷的需求;

◆橡胶空气弹簧的重量轻,使用寿命长;

◆橡胶空气弹簧的高频隔振和隔音性能好。橡胶空气弹簧所需安装空间小,更换方便。




产品结构

空气弹簧是一种带有金属端盖的高技术弹性波纹管。我们的标准空气弹簧一般由 4 层组成。

1、一层压延橡胶内衬

2、第一层帘布加强骨架层

3、第二层帘布加强骨架层

4、一层压延橡胶外层胶

如果对空气弹簧的耐压强度有特殊要求,请联系我们的技术部门,也可定做 4 层加强帘布层的特殊型号。

产品型号

HF型活套式空气弹簧、K型锁扣式空气弹簧、GF固定式空气弹簧、ZF型自密封式空气弹簧、JBF型卷边式空气弹簧、冲压式法兰空气弹簧等等。

产品特点

★紧凑的原始高度

空气行程调节器与普通的气缸装置相比,其外形短小,最小的空气行程调节器可压缩到45mm 的高度,而最大的三曲囊空气行程调节器可压缩到的高度仅为122mm。

★弯曲角度 30°

空气行程调节器拥有独一无二的弯曲能力,它可通过一个弧线来保持行程而无需叉型接头。弯曲能力可达到 30 度。

★无需维护和润滑,无需内部操纵杆或活塞

空气行程调节器不像普通气缸那样有内部操纵杆、活塞或者滑动式密封装置。所以不存在普通缸式悬挂装置的密封件易为灰尘损坏的问题。

★安装简易

空气行程调节器可以很容易的被安装在狭小的空间里。这节省了安装时间和费用。具有柔性特点的空气行程调节器还可以补偿由于施工过程中造成的地基高度不匀。

★经久的服役寿命

由于空气行程调节器没有滑动式密封装置,因此不像普通气缸那样易摩擦受损。并且空气弹簧在卡车和公共汽车悬挂装置上得到进一步的应用,这种不利的环境条件下,其依然可以坚持数十万公里,其耐久性和使用寿命是值得信赖的。

★允许最高 0.8Mpa 的工作压力

空气行程调节器内部含有 2 层或 4 层帘布层,以使其具有承受 0.8 Mpa 的内压,因此承载能力大大增强。

★经久的服役寿命

由于空气行程调节器没有滑动式密封装置,因此不像普通气缸那样易摩擦受损。并且空气弹簧在卡车和公共汽车悬挂装置上得到进一步的应用,这种不利的环境条件下,其依然可以坚持数十万公里,其耐久性和使用寿命是值得信赖的。

★低廉的成本

一般来讲,在相同功能条件下,空气行程调节器的初始成本是传统气动或液压缸成本的一半或更低。此初始成本的优势尤其体现在大规格的产品。

★良好的隔离减震能力

空气减震隔离器可以提供其他任何减震隔离器不能比拟的最好程度的隔离减震效果。通过附设外部储气装置可以提供更低的固有频率。

★高度控制精确

空气弹簧是通过内部气压来调整运行高度。空气弹簧不与其他部件之间产生静态摩擦。在承载力发生变化的情况下,自动调节系统压力可以确保稳定的运行高度。

★隔震效率稳定及独立承载减震特性

空气减震隔离器是独一无二的,其系统固有频率不会随着负荷大小而产生太大的变化。因此可以在有不均匀载荷的设备上每一安装点上使用相同的空气减震隔离器。

★有效的防止共振

空气弹簧减震系统可以被设计成两种固有频率, 所以可以通过切换固有频率来防止共振。

★良好的水平稳定性

空气弹簧具有良好的水平稳定性。
